树脂-泡沫铝复合材料制备及性能研究（十七）

2.5.4 PU-PUR浇铸体压缩性能分析（A）

(1)PU-PUR  浇铸体压缩应力-应变曲线分析

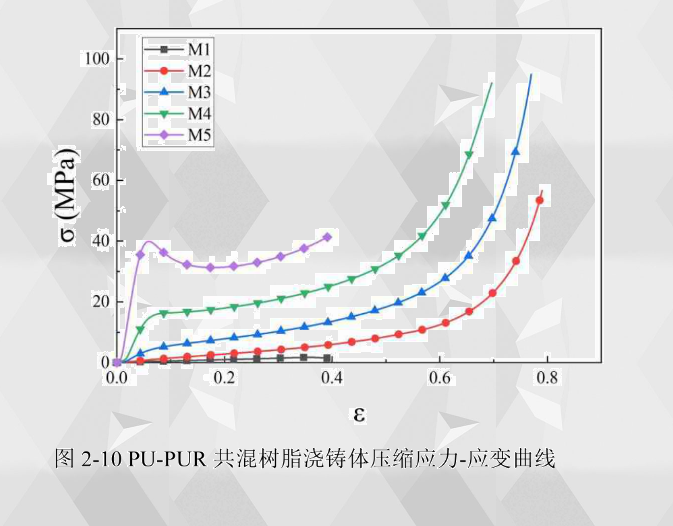

PU-PUR共混树脂浇铸体的压缩应力-应变曲线如图2-10所示，可以看出，M4和M5聚脲树脂浇铸体在应力-应变曲线上出现了明显的线弹性阶段和屈服阶段。在应变达到0.39的时候M1聚氨酯和M5聚脲树脂浇铸体都已经处于变形失效的状态，聚氨酯浇铸体发生扭曲变形失效，聚脲浇铸体发生脆性断裂失效。而共混树脂浇铸体M2、M3和M4在应变达到0.5以上时才开始逐渐失效且拥有更长的平台段，失效应变分别为0.64、0.59和0.51。说明在应变率较大的情况下，M2、M3和M4树脂浇铸体的压缩力学性能 要强于单独的M1聚氨酯和M5聚脲，可以承担更大的压缩位移而不失效。
