树脂-泡沫铝复合材料制备及性能研究（十五）

2.5.3 PU-PUR浇铸体拉伸性能分析 (B)

(2)PU-PUR  浇铸体拉伸断裂伸长率分析

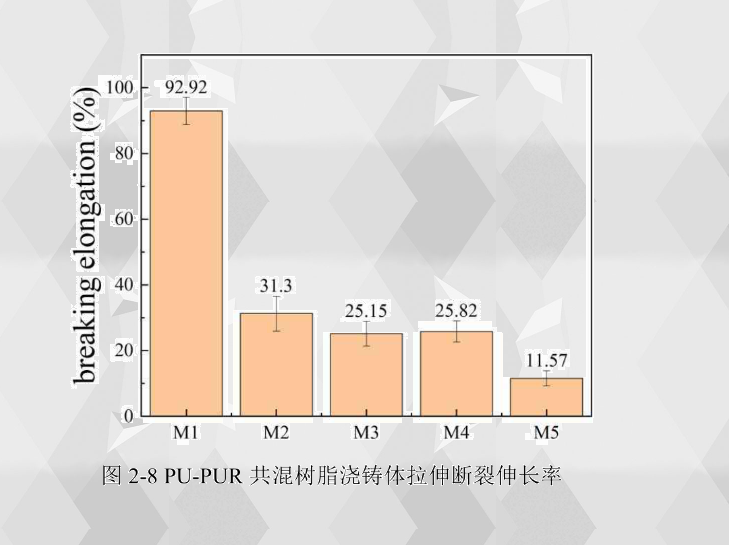

从图2-8可以看出树脂浇铸体的断裂伸长率随着聚脲成分的增加而呈现不断下降的趋势 。M1聚氨酯具有最高的断裂伸长率，达到了92.92%。添加了不同程度的聚脲成分导致混合树脂的硬段含量增加，交联密度增大，分子链运动更加困难，导致浇铸体强度增加，呈现出断裂伸长率显著下降的趋势。M2、M3、M4树脂浇铸体的断裂伸长率比较接近，分别为31.30%、25.15%和25.82%，而M5聚脲的断裂伸长率为11.57%，说明在拉伸载荷下，这三种树脂浇铸体相比聚脲可以承受更高的拉伸变形。
