树脂-泡沫铝复合材料制备及性能研究（十四）

2.5.3 PU-PUR浇铸体拉伸性能分析 (A)

(1)PU-PUR  浇铸体拉伸应力-应变曲线分析

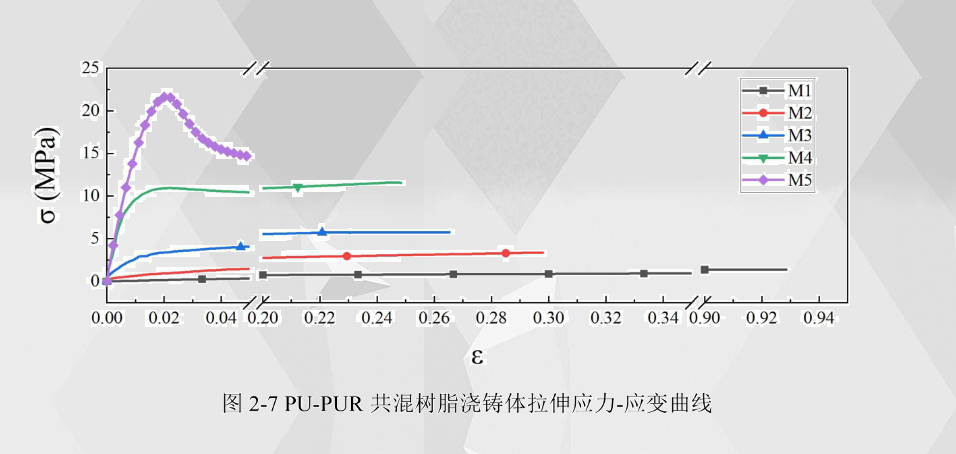

通过数值计算得到PU-PUR共混树脂浇铸体的拉伸应力-应变曲线如图2-7所示。从曲线中可以看出，随着聚脲所占比例的不断增加，拉伸应力-应变曲线开始表现出更多的塑性形变特征，曲线上出现屈服阶段，在M3、M4和M5中，即聚脲成分占共混树脂比例达到50%及以上时屈服阶段表现地更明显。同时由于聚脲所占比例的增加带来硬段成分的增加，使得拉伸试样相比于较低聚脲含量的树脂浇铸体所能承受的拉伸位移更短。
