树脂-泡沫铝复合材料制备及性能研究（十九）

(3)PU-PUR 浇铸体压缩比吸能分析

树脂浇铸体在压缩测试中的压缩比吸能也随着聚脲含量的不断增加而增加。从图2-12［见树脂-泡沫铝复合材料制备及性能研究（十八）］，中得到M1聚氨酯的比吸能较低，为278.53mJ/g，M2树脂的比吸能为3301.01mJ/g，相比聚氨酯增加了1085.15%。M3树脂的比吸能为7049.37mJ/g，相比M2树脂提高了113.55%。M4树脂的比吸能为9862.33mJ/g，相比M3树脂提高了39.90%。M5聚脲树脂浇铸体的比吸能最高，11558.03mJ/g。从比吸能可以看出，加入聚脲所带来的硬段的增加在很大程度上提高了树脂浇铸体的结构强度，也提高了比吸能，在受到压缩载荷 时能够吸收更多的能量。从增幅来看，M1到M5的增幅都很稳定，说明比吸能随着聚脲成分的增加而呈现正相关趋势。

综合来看，单一成分的M1聚氨酯和M5聚脲树脂浇铸体在超过0.39的应变下分别发生扭曲失效和脆断失效，而M2、M3和M4可以承担更高的应变并拥有更长的平台段，压缩弹性模量、压缩强度和比吸能则随着树脂共混体系中聚脲含量的增加而呈现正相关趋势，其中M4和M5聚脲树脂浇铸体拥有最高的压缩强度。综合得到M4树脂浇铸体韧性和强度最高，在抵抗压缩荷载时具有最好的综合性能。

2.5.5 PU-PUR浇铸体拉伸断面分析

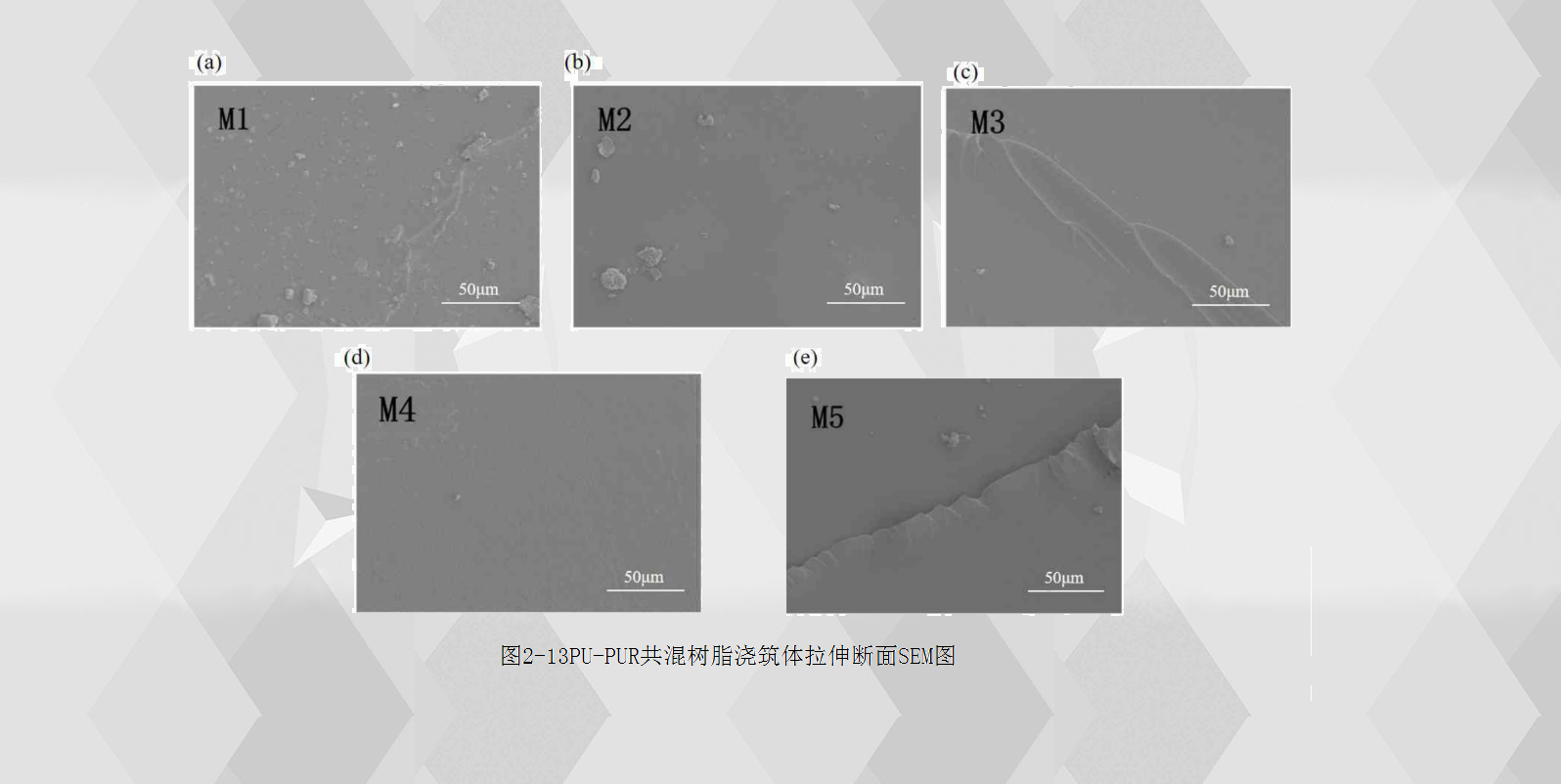

从聚氨酯和聚脲拉伸断面的SEM图2-13(a)(e)中看到，两者的拉伸断面都表现得较 为平整。其中聚氨酯断面有很多块状颗粒分布在表面，表现出粗糙坑洼不平的现象，聚脲断面表现得更加平整，两者都没有出现分相。从M2，M3和M4拉伸断面的SEM 图 2-13(b~d)中看到，断面光滑而平整，没有出现分相，说明聚氨酯和聚脲的树脂共混体系界面相容性很好。
